هندریل شیشه‌ای چیست؟ راهنمای جامع فنی، روش‌های نصب، استانداردها و برآورد هزینه‌ها

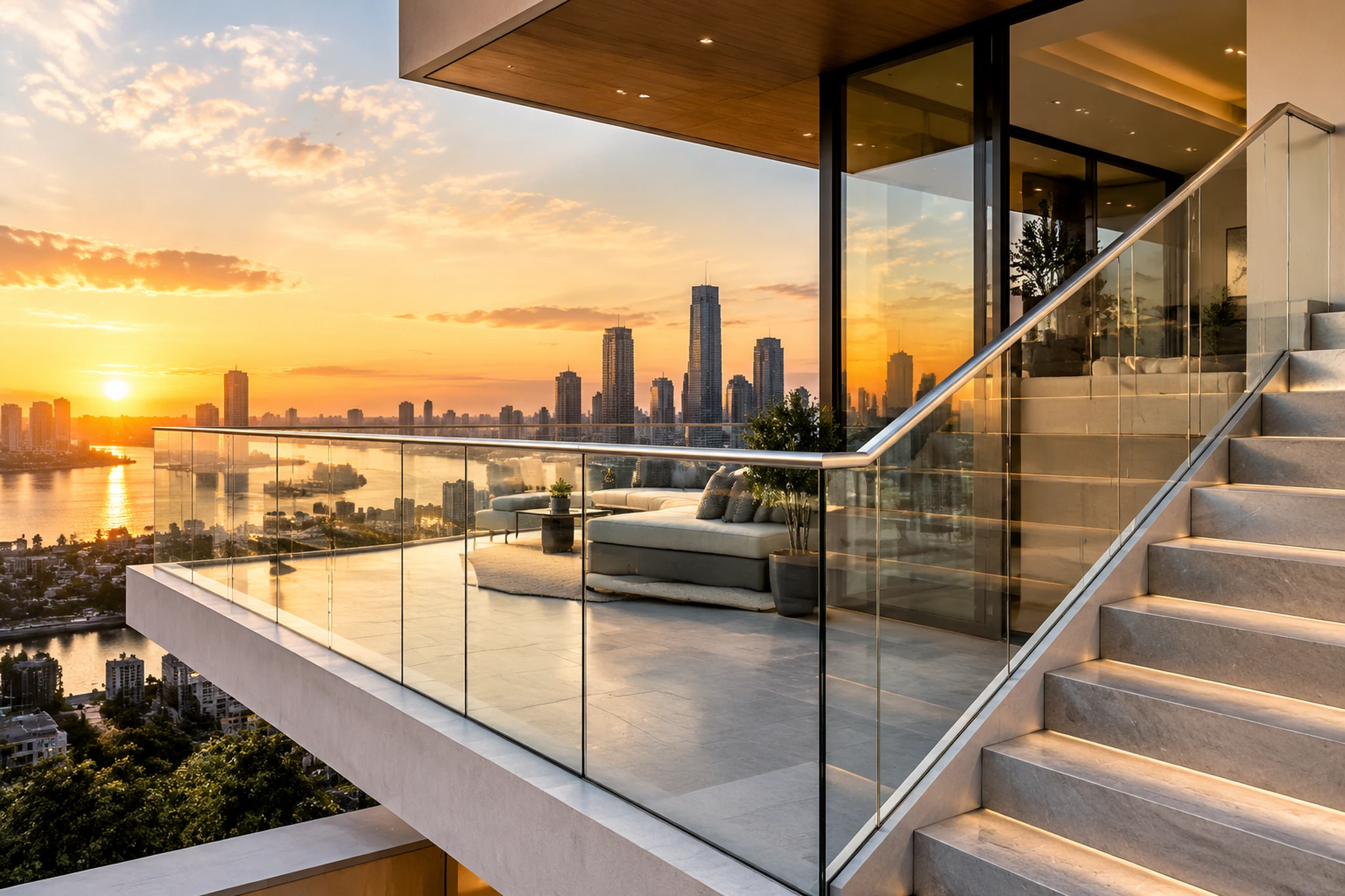

در معماری معاصر و مهندسی سازه، تلفیق شفافیت بصری با ایمنی مکانیکی اولویت بالایی دارد. هندریل شیشه‌ای (Glass Handrail) که با عناوینی نظیر جان‌پناه شیشه‌ای (Glass Balustrade) یا نرده شیشه‌ای نیز شناخته می‌شود، سیستمی باربر یا غیرباربر است که با حذف یا به حداقل رساندن اجزای مات عمودی (مانند ستون‌های فلزی یا سنگی)، امکان ورود حداکثری نور و ایجاد میدان دید وسیع را فراهم می‌آورد.

این سیستم‌ها تنها کارکرد دکوراتیو ندارند؛ بلکه بر اساس استانداردهای بین‌المللی ساختمان (نظیر IBC و BS 6180)، وظیفه مهار بارهای جانبی و محافظت از انسان‌ها در برابر خطر سقوط از ارتفاع را بر عهده دارند. در این مطلب به واکاوی مبانی فنی، انواع اتصالات، الزامات شیشه‌های سکوریت-لمینت، استانداردها و نکات نصب پرداخته می‌شود.

۱. تفاوت مفهومی هندریل، جان‌پناه و گاردریل

در اصطلاحات مهندسی ساختمان، تفکیک این سه واژه الزامی است:

• گاردریل شیشه‌ای (Glass Guardrail): حائلی ایمنی برای پیشگیری از سقوط اشخاص در اختلاف ارتفاع بیش از ۷۵ سانتی‌متر.
• هندریل (Handrail): میله دستگیره‌ای پیوسته (Top Rail یا Side Rail) که برای هدایت حرکتی و اتکای دست افراد در راه‌پله‌ها یا راهروها تعبیه می‌شود.
• جان‌پناه (Balustrade): ترکیب کامل سازه عمودی (شیشه + اتصالات + دستگیره فوقانی) که نقش مهار و تقسیم فضا را به دوش می‌کشد.

هندریل‌های شیشه‌ای مدرن اغلب به‌صورت «تلفیقی» طراحی می‌شوند؛ یعنی پنل‌های شیشه‌ای خود نقش سازه محافظ را ایفا کرده و یک دستگیره آلومینیومی، استیل یا چوبی روی لبه فوقانی سوار می‌شود.

۲. مشخصات مکانیکی شیشه مورداستفاده در هندریل

استفاده از شیشه خام (فلوت معمولی) در هر نوع نرده یا جان‌پناه ممنوع است. دو نوع شیشه مهندسی‌شده در این سیستم‌ها به کار می‌روند:

۲.۱. شیشه لمینت (Laminated Glass)

شیشه لمینت استانداردترین و الزامی‌ترین شیشه برای هندریل‌های بدون فریم است. این شیشه از قرار گرفتن دو یا چند لایه شیشه سکوریت در کنار یکدیگر با یک لایه میانی پلی‌مری ساخته می‌شود. لایه‌های میانی عبارتند از:

1. PVB (پلی‌وینیل بوتیرال): انعطاف‌پذیر، کاهش‌دهنده ارتعاشات و پرکاربردترین گزینه برای کاربری‌های داخلی و فضاهای کم‌ریسک.
2. SentryGlas (SGP): لایه پلیمری تقویت‌شده فوق‌العاده سفت که تا ۵ برابر استحکام کششی و ۱۰۰ برابر سختی بالاتری نسبت به PVB دارد. در فضاهای با باد شدید، استادیوم‌ها، لبه تراس برج‌ها و هندریل‌های بدون پایه (Cantilever)، استفاده از SGP الزامی است؛ زیرا در صورت شکست هر دو جام شیشه، سیستم فرم ایستای خود را حفظ می‌کند و فرو نمی‌ریزد.

۲.۲. ضخامت‌های متداول مهندسی

• سیستم‌های با پایه فلزی (پایه‌دار): شیشه سکوریت تک‌لایه ۱۰ الی ۱۲ میلی‌متر، یا لمینت $6+6$ میلی‌متر.
• سیستم‌های دفنی و کامپوننت‌های بدون فریم (Frameless): شیشه لمینت سکوریت $8+8$ یا $10+10$ میلی‌متر همراه با لایه میانی ۱.۵۲ میلی‌متری.
• پروژه‌های عمومی و پرتردد (پاساژها، استادیوم‌ها): شیشه لمینت $12+12$ میلی‌متر SGP.

۳. انواع سیستم‌های هندریل شیشه‌ای از نظر مکانیزم مهار و نصب

سیستم‌های هندریل شیشه‌ای بر اساس روش مهار سازه‌ای، موقعیت قرارگیری پنل نسبت به کف تمام‌شده و میزان رویت پروفیل‌ها به چند دسته اصلی تقسیم می‌شوند:

۳.۱. سیستم دفنی یا توکار (In-floor / Embedded Shoe Channel)

در این متد، پروفیل یو-شکل آلومینیومی اکسترود سنگین، قبل از اجرای کف‌سازی نهایی درون بتن یا زیرسازی کف دفن می‌شود.

• مزایا: حداکثر شفافیت بصری؛ هیچ اتصالی در نمای کار دیده نمی‌شود و تنها شیشه از دل متریال کف بیرون می‌آید.
• معایب: لزوم طراحی و هماهنگی همزمان با عملیات سفت‌کاری و کف‌سازی، تعویض پیچیده‌تر پنل‌ها در صورت آسیب.

۳.۲. سیستم روکار (Surface Mounted Channel / U-Track)

پروفیل آلومینیومی مستحکم پس از اتمام سنگ‌کاری یا کف‌سازی با استفاده از انکربولت‌های مکانیکی یا رول‌بولت‌های شیمیایی روی دال بتنی نصب می‌شود. برای مخفی کردن اتصالات، کاورهای آلومینیومی آنودایز یا رنگ پودری الکترواستاتیک روی پایه‌ها قرار می‌گیرد.

• مزایا: نصب سریع‌تر و قابلیت اجرا در سازه‌های در حال نوسازی بدون تخریب کف.

۳.۳. سیستم فیکس‌پوینت (Point Fixing / Spigot Standoff)

شیشه‌ها توسط قطعات استوانه‌ای یا مربعی از جنس استنلس استیل ۳۰۴ یا ۳۱۶ به پیشانی دال بتنی، پله یا سازه فلزی پیچ می‌شوند.

• مکانیزم: شیشه پیش از سکوریت شدن باید با CNC با دقت میلی‌متری سوراخ شود (Hole Drilling).
• کاربرد: بهترین گزینه برای راه‌پله‌های اکسپوز، ویدهای تجاری و بالکن‌هایی که پهنای مفید کف نباید کاسته شود.

۳.۴. سیستم اسپیگوت یا پایه‌دار کف (Spigot System)

پایه‌های مجزای استیل یا آلومینیومی (با ارتفاع تقریبی ۱۵ الی ۲۰ سانتی‌متر) با فواصل منظم در کف پیچ شده و لبه تحتانی شیشه در فک‌های کلمپ این پایه‌ها مهار می‌شود.

• کاربرد: دور استخرها، بالکن‌ها و محوطه‌های باز به دلیل ایجاد فاصله ۵ تا ۱۰ سانتی‌متری از کف که امکان خروج طبیعی آب باران و شستشو را می‌دهد.

۳.۵. سیستم فریم‌دار با پایه‌های ستونی (Post System)

ستون‌های عمودی استیل، آلومینیومی یا آهنی با فواصل ۱ الی ۱.۵ متری مهار شده و شیشه‌ها توسط بست‌های کلمپی جانبی میان دو ستون نگه‌داشته می‌شوند. شیشه لمینیت چیست؟ بررسی کامل مزایا، کاربردها، انواع و تفاوت آن با شیشه سکوریت

• مزایا: هزینه اقتصادی‌تر، امکان استفاده از شیشه‌های با ضخامت کمتر، مقاومت مکانیکی بالا به کمک ستون‌ها.

۴. مقایسه تخصصی سیستم‌های اجرایی

۵. استانداردهای مهندسی و بارگذاری سازه‌ای

طراحی هندریل شیشه‌ای باید الزامات بارگذاری آیین‌نامه‌های ساختمانی را برآورده کند. به عنوان نمونه، مطابق با استاندارد بریتانیایی BS 6180 و مقررات بین‌المللی IBC (International Building Code)، بارهای زیر باید در شبیه‌سازی سازه لحاظ گردند:

1. بار خطی افقی (Line Load): نیروی وارده به بالای لبه هندریل که ناشی از تکیه دادن جمعیت است:
   • محیط‌های مسکونی: $0.74\text{ kN/m}$
   • محیط‌های تجاری و اداری: $1.5\text{ kN/m}$
   • استادیوم‌ها، سالن‌های کنسرت و فضاهای پرتردد: $3.0\text{ kN/m}$
2. بار نقطه‌ای متمرکز (Point Load): نیرویی معادل $0.5\text{ kN}$ الی $1.0\text{ kN}$ در هر نقطه از پانل شیشه‌ای برای اطمینان از عدم شکست در برابر ضربات ناگهانی متمرکز.
3. بار باد (Wind Load): برای پروژه‌های واقع در روف‌گاردن، بالکن برج‌ها و نماهای ساحلی، محاسبات مکش و فشار باد بر اساس مبحث ششم مقررات ملی ساختمان تعیین‌کننده ضخامت شیشه و عمق گیرداری پروفیل پایه خواهد بود.

۶. مزایا و چالش‌های مهندسی هندریل شیشه‌ای

۶.۱. مزایا

• ارتقای زیبایی بصری و پرستیژ معماری: حذف مرزهای بصری و هماهنگی کامل با سبک‌های مینیمالیسم و های‌تک.
• دوام و مقاومت در برابر هوازدگی: برخلاف فلزات معمولی که در برابر رطوبت دچار اکسیداسیون و زنگ‌زدگی می‌شوند، شیشه هیچ‌گونه واکنشی به آب، نور خورشید و باران اسیدی نشان نمی‌دهد.
• بهینه‌سازی نور و بزرگ‌نمایی فضا: انعکاس و عبور نور باعث روشن‌تر شدن فضای داخلی راه‌پله‌ها و فضاهای مشاع می‌شود.
• ایمنی ارتقایافته ضدصعود: بر خلاف نرده‌های فرفورژه یا کابلی افقی که کودک می‌تواند از آن‌ها بالا برود (پله‌نوردی یا Ladder Effect)، شیشه یک سطح لغزنده و کاملاً عمودی بدون نقطه اتکا است.

۶.۲. چالش‌ها و روش‌های مقابله

• لک‌پذیری و نیاز به نگهداری مداوم: جذب غبار و اثر انگشت روی شیشه مشهود است؛ این مسئله با اعمال پوشش‌های نانو آب‌گریز (Hydrophobic Nano-Coating) تا حد چشمگیری مهار می‌شود.
• دقت میلی‌متری در شاقول‌کاری و شیب‌بندی: کوچک‌ترین انحراف در سازه زیرین (مانند ناشاقولی اسکلت یا شیب نادرست پله) در لبه بالایی شیشه‌ها با اختلاف چند سانتی‌متری نمود پیدا می‌کند؛ بنابراین زیرسازی باید با تراز لیزری یا سیستم‌های گوه‌ای قابل ریگلاژ (Clamping Wedges) اصلاح شود.
• خطر شکست خودبه‌خودی ناشی از سولفید نیکل (NiS): در شیشه‌های سکوریت، ناخالصی سولفید نیکل ممکن است به مرور زمان دچار انبساط فازی شده و باعث شکست ناگهانی شیشه شود. راهکار کنترل این عارضه، اجرای آزمون Heat Soak Test (HST) بر روی شیشه‌ها در کارخانه است.

۷. مراحل گام‌به‌گام پیاده‌سازی و اجرای پروژه

1. برداشت دقیق ابعاد و لیزر اسکنینگ: برداشت کد ارتفاعی، خطوط تراز و فواصل پله‌ها جهت تعیین محل قرارگیری درز انبساط بین شیشه‌ها (حداقل فاصله استاندارد بین دو جام شیشه بین ۶ تا ۱۰ میلی‌متر است).
2. بررسی ظرفیت باربری کف و جان‌پناه: اطمینان از این‌که بتن مسلح لبه دال حداقل مقاومت فشاری C25/30 را دارا باشد تا از قلوه‌کن شدن بتن حین مهار انکرها جلوگیری شود.
3. سفارش و فرآوری شیشه‌ها: برش، سنگ‌زنی لبه‌ها (دیاموند/تراش براق)، ایجاد سوراخ‌ها و سپس فرایند سکوریتینگ و لمینت‌کاری تحت گرما و فشار اتوکلاو.
4. نصب سازه نگهدارنده و انکربولتینگ: نصب پروفیل‌های آلومینیومی یا پایه‌ها با رول‌بولت‌های استاندارد و چسب کاشت شیمیایی معتبر.
5. جای‌گذاری شیشه‌ها و تنظیم گُوه‌ها (Rigging): وارد کردن پنل‌ها درون پروفیل‌ها، شاقول کردن لبه‌ها با گُوه‌های آلیاژی یا پلاستیکی تنظیم‌پذیر.
6. درزبندی، آب‌بندی و نصب هندریل بالایی: اعمال درزبندهای EPDM و چسب‌های سیلیکونی سازه‌ای، و سوار کردن هندریل یوچنل ظریف (Slim Handrail) روی لبه بالا جهت حفاظت از لبه لمینت در برابر نفوذ رطوبت.

جمع‌بندی تحلیلی قصر بلور پاسارگاد

هندریل شیشه‌ای یک عنصر مهندسی چندوجهی است که اجرای مطمئن آن مستلزم محاسبه بارهای استاتیکی و دینامیکی، گزینش مناسب نوع طلق لمینت (PVB در برابر SGP)، و کیفیت زیرسازی سازه‌ای است.

در پروژه‌های ساختمانی، انتخاب میان سیستم‌های دفنی، روکار یا اسپیگوت باید بر مبنای کاربری فضا (میزان ازدحام جمعیت)، الزامات معماری، و بودجه بهینه‌سازی شود تا محصول نهایی ضمن زیبایی بصری، ضریب اطمینان جانی کامل را برای کاربران فراهم سازد.
